 Baue deinen Spurensucher So sieht der fertige Spurensucher aus.
|
|

|
Material 1) 4 kleine grüne Zahnräder 2) 2 Bügelperlen (verschiedene Farben) 3) 1 Hutmutter 4) 3 Schrauben 5) 2 Schneckenräder 6) 2 Zahnräder gelb 7) 1 Rundstab (Spiesschen)
|
 |
8) Rasterpapier 9) Hohlkammerplatte gelb, 24 mm breit 10) Hohlkammerplatte schwarz, 38 mm breit 11) Bahnelemente gerade und rund 12) 1 Streifen Doppelklebeband
|
 |
- Zusätzlich brauchst du für den Bau deines Spurensuchers die Lichtsteuerung, die beiden Motoren und den Batteriehalter.
- Entferne die beiden Hartschaumplatten und die grünen Zahnräder der Motoren.
- Die beiden Hartschaumplatten brauchst du beim Bau als Hilfsmittel.
|
 |
- Schneide von der schwarzen Hohlkammerplatte ein Stück von 8 cm und eines von 5 cm ab.
|
 |
- Schneide bei der 8 cm langen Hohlkammerplatte zwei Ecken weg, so wie auf dem Bild.
|
 |
- Lege die beiden Hartschaumplatten und die Hohlkammerplatte mit den weggeschnittenen Ecken auf die Rückseite des Rasterpapiers.
- Klebe die Hartschaumplatten mit je zwei Stück Doppelklebeband auf das Papier.
- Achte darauf, dass die Hartschaumplatten die Hohlkammerplatte berühren.
- Damit hast du eine Hilfskonstruktion, um das genaue Zusammenbauen zu erleichtern.
|
 |
- Klebe zwei 1.5 cm breite Doppelklebebandstücke auf die Unterseite des Batteriehalter.
ACHTUNG: Du musst also den Batteriehalter so hinlegen, dass der Schalter auf der Unterlage liegt.
|
 |

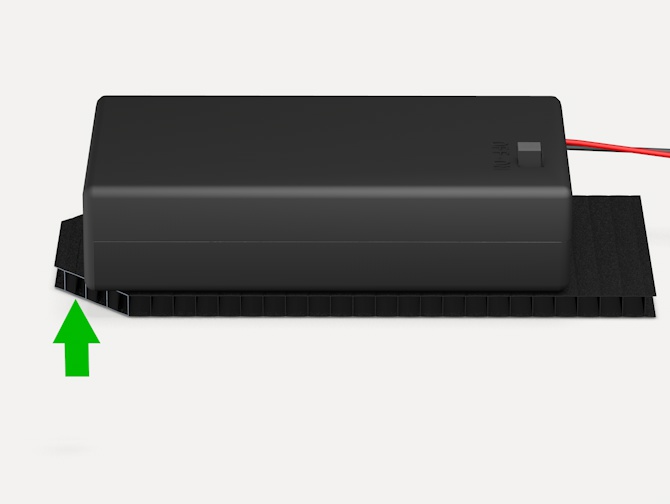

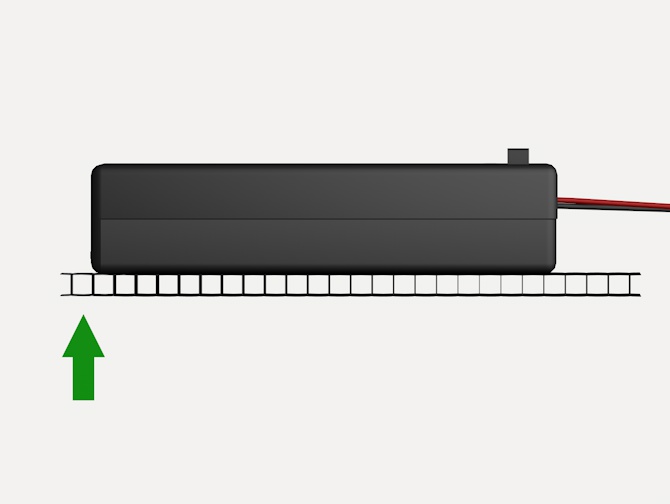

- Hinweis: Wenn du nacher den Batteriehalter auf die Hohlkammerplatte klebst, musst du beachten, dass bei der abgeschrägten Seite eine ganze Kammer vorsteht.
|
 |
- Hinweis: Nachher muss es so aussehen.
|
 |
- Entferne die Schutzfolie der Klebebandstücke.
- Klebe den Batteriehalter auf die Hohlkammerplatte und lasse eine ganze Kammer vorstehen.
- Die beiden Hartschaumblöcke der Hilfskonstruktion sorgen dafür, dass der Batteriehalter präzise aufgeklebt wird.
|
 |
- Klebe zwei 1.5 cm breite Doppelklebebandstücke auf die 5 cm lange Hohlkammerplatte.
|
 |
- Klebe die Hohlkammerplatte auf den Batteriehalter.
- Die Hohlkammerplatte soll bündig zur vorderen Kante des Batteriehalters sein.
ACHTUNG: Die Hohlkammerplatte darf nicht über den Batteriehalter hinausstehen.
- Entferne die Hilfskonstruktion.
|
 |

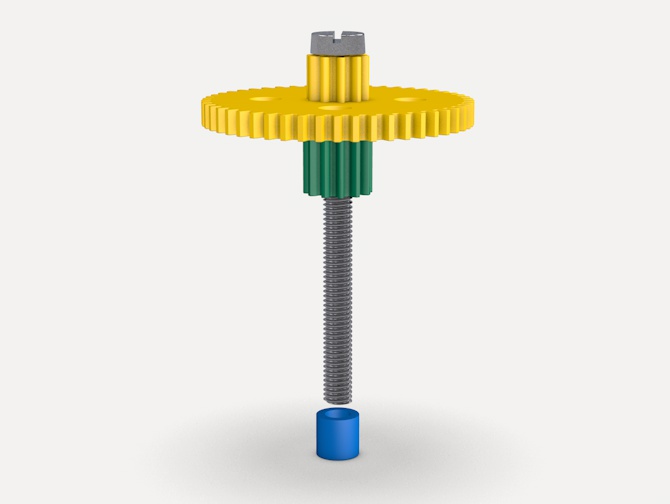

- Stecke ein gelbes Zahnrad auf die Schraube. Das kleine Zahnrad ist zum Schraubenkopf gerichtet.
- Schraube ein kleines grünes Zahnrad auf die Schraube.
|
 |
- Stecke eine farbige Bügelperle auf die Schraube.
- Das geht am besten, wenn du die Bügelperle auf den Tisch legst und die Schraube von oben einsteckst.
- Schiebe die Bügelperle an das grüne Zahnrad.
|
 |
- Schraube mit dem grünen Zahnrad das gelbe Zahnrad fest.
- Drehe dann das grüne Zahnrad etwa eine Vierteldrehung zurück. Das gelbe Zahnrad soll sich gut drehen lassen.
- Baue auf diese Art ein zweites Rad.
|
 |
- Stecke die zwei Räder in die 10. Kammer der unteren Hohlkammerplatte (von vorne gezählt).
|
 |
- Stosse ein Spiesschen durch die schwarze Hohlkammerplatte, in der Mitte hinter dem Batteriehalter.
- Benütze ein Stück Hartschaum als Unterlage.
|
 |
- Drehe eine Schraube durch das Loch und setze die Hutmutter auf. Ziehe sie mit Kraft fest an.
- Drehe die Schraube, bis die schwarze Hohlkammerplatte parallel zur Unterlage ist.
|
 |
- Schneide die 2.4 cm breite, gelbe Hohlkammerplatte bei der siebten Kammer durch.
- Mache dies zwei Mal.
|
 |
- Klebe mit Doppelklebeband die Motoren auf die Hohlkammerplatten.
- Achte darauf, dass die Kabel im rechten Winkel zu den Kammern liegen (so wie auf dem Bild).
|
 |
- Klebe ein 5 cm langes, durchsichtiges Klebeband (Haushaltklebeband) auf die Unterseite der Hohlkammerplatte (im rechten Winkel zu den Kammern).
- Schneide es bis zur Platte ein.
|
 |
- Klebe die beiden Teile satt auf den Motor.
ACHTUNG: Das Klebeband darf die Achse nicht berühren.
- Nimm ein zweites 5 cm langes Klebebandstück und gehe auf der anderen Seite gleich vor.
- Die Klebebandstücke fixieren den Motor an der Hohlkammerplatte.
|
 |
- Fixiere auch den zweiten Motor mit zwei Klebebandstücken.
- Stecke auf beide Motoren ein Schneckenzahnrad.
|
 |
- Kürze ein Spiesschen auf die Länge von 10.5 cm.
Achtung: Beide Enden müssen gerade sein (keine Spitze).
- Stecke das 10.5 cm lange Stück in die hinterste Kammer der oberen Hohlkammerplatte. Es soll auf beiden Seiten gleich viel vorstehen.
|
 |

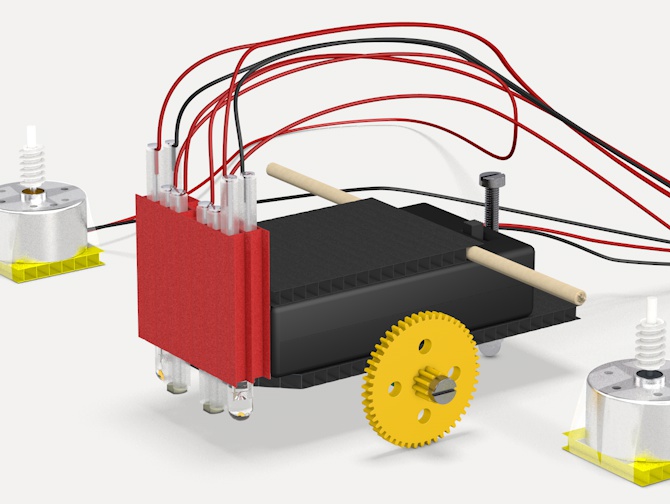

- Entferne die Schutzfolie beim Klebeband der Lichtsteuerung.
- Klebe die Lichtsteuerung vorne in der Mitte an den Batteriehalter. Sie muss auf der unteren Hohlkammerplatte aufliegen.
Das nächste Bild zeigt dir, wie das am besten geht.
|
 |
- Halte die Lichtsteuerung leicht schräg.
- Setze sie auf die untere, schwarze Hohlkammerplatte.
- Achte darauf, dass sie in der Mitte liegt.
- Drücke sie nun satt gegen den Batteriehalter, so dass sie gut festklebt.
|
 |

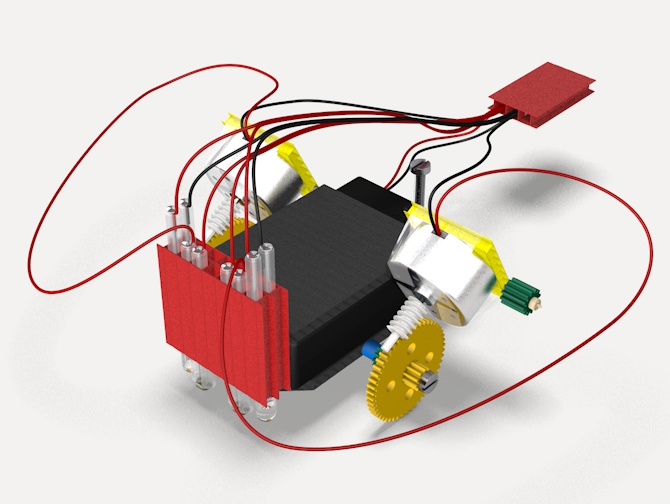

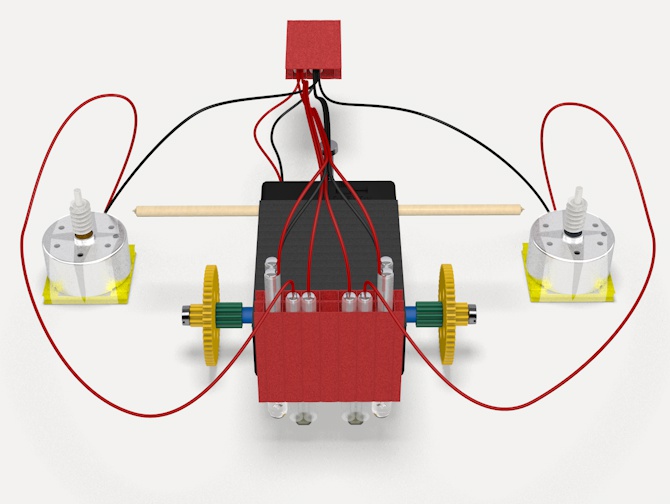

- Lege die beiden Motoren neben das Fahrzeug.
- Das rote Kabel des rechten Motors muss zum rechten LDR führen.
- Das rote Kabel des linken Motors muss zum linken LDR führen.
|
 |
- Drehe die Motoren so, dass die Kabel nach oben schauen. Stecke die unterste Kammer der gelben Hohlkammerplatten auf das Spiesschen.
- Stecke auf beiden Seiten ein kleines grünes Zahnrad auf das Spiesschen.
- Die gelben Hohlkammerplatten mit den Motoren sollten sich noch gut bewegen lassen.
|
 |
- Klebe mit etwas Doppelklebeband den Kabelhalter auf die obere Hohlkammerplatte.
- Biege die beiden langen roten Motorenkabel etwa in der Mitte um und stecke beide Kabel in die freie Kammer des Kabelhalters.
|
|

|
 Kontrolle, ob alles richtig zusammengebaut ist Stelle den Spurensucher auf eine Hartschaumplatte.
- Das Schneckenrad muss in die gelben Zahnräder eingreifen (grüner Pfeil links).
- Der Motor darf dabei die gelben Zahnräder nicht berühren (grüner Pfeil rechts).
Falls der Motor das gelbe Zahnrad berührt, musst du das Rad eine Kammer weiter vorne einstecken.
- Kontrolliere auch die andere Seite.
|
 |
- Die Schneckenräder sollen in der Mitte auf den gelben Zahnrädern liegen.
- Verschiebe die Räder, bis die Schnecken genau auf die Mitte der Räder fallen.
|
 |
- Kontrolliere, ob die LED-Köpfe so weit wie möglich in die Halterung gestossen sind. Stosse die LDR-Silikonschlauchstücke ganz nach unten, bis die Spitzen der LDR den Hartschaum berühren.
- Nun sind die Spitzen von LED und LDR alle auf der gleichen Höhe.
|
 |
 Setze den Spurensucher auf ein weisses Papier (Rückseite eines Bahnelementes).
- Schalte die Batterie ein. Der Spurensucher sollte nun geradeaus fahren.
- Falls er zum Beispiel eine Rechtskurve fährt, kannst du die linke LED etwas nach aussen biegen.
|
 |
 Baue eine Bahn und lass den Spurensucher fahren. Kontrolliere die Fahrt.
- Wenn das Fahrzeug über die schwarze Linie hinaus fährt, kannst du die Schraube mit der Hutmutter nach unten drehen, damit die Lichtsteuerung näher zur Fahrbahn kommt.
|
 |
- Wenn das Fahrzeug zuverlässig fährt, kannst du die Schraube auch nach oben drehen, damit die Fahrzeugschnauze weiter von der Fahrbahn weg kommt und das Fahrzeug etwas schneller fährt.
- Falls dir das gut gelingt: Unterstütze andere beim Einstellen des Spurensuchers.
Viel Spass beim Fahren mit deinem Spurensucher!
|
| |
|
 |
